自己的Netty总结

张启忻大约 6 分钟

TIP

Netty是什么?

Netty是基于reactor模型设计的异步事件驱动的通讯框架。
大体流程图如下:

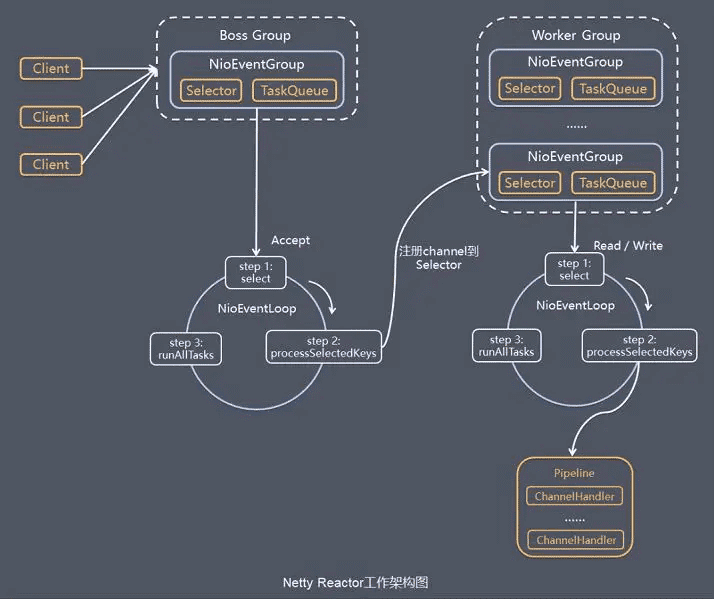

netty工作架构图

IO模型

Linux下5种IO模型

事先说明: recvfrom() 是系统调用，通过socket接收数据的函数。

  1. 阻塞IO: 应用程序调用recvfrom,内核检查有无数据，没有应用程序就阻塞，直到有数据才去读取数据处理接下来的事情
  2. 非阻塞IO: 应用程序调用recvfrom，内核检查有无数据，没有数据的话应用程序不阻塞，继续处理接下来的事情，会循环调用recvfrom，直到有数据为止
  3. IO复用: 通过轮询代理器select注册发送消息，内核返回可读条件，等待数据准备好了，调用recvfrom将数据从内核复制到应用程序
  4. 信号驱动IO: 应用程序构建SIGIO信号处理程序发送sigaction信号，内核返回有无数据，有数据了应用程序调用recvfrom将数据从内核复制到应用程序
  5. 异步IO: 和信号驱动IO基本一致，主要区别是信号驱动IO是内核通知应用程序启动recvfrom，而异步IO是内核通知应用程序IO何时完成(也就是应用程序不调用recvfrom)

Reactor(Netty的IO模型)

传统的IO模型

一个客户端连接对应一条线程，线程中包含IO的连接、读写和业务等处理。
缺点: 需要的线程数量较多，并且线程阻塞的时候占用的系统资源和开销特别大，浪费系统资源不值得推荐。

reactor模型

reactor1 -> reactor2 -> reactor3

  • reactor1: 多个客户端连接对应一个reactor，其内部包含了一个eventDispatch用于分发事件，并且把socket连接后的acceptor事件单独出来，其他的 处理作为Handler交由一个线程池来处理
  • reactor2: 为了业务和IO分离，把其他的IO处理比如read,send也分离出来，业务单独使用一个线程池来处理，这样就能提高网络的读写性能，同时也可以 进行业务的多线程处理，大大提高了系统的吞吐
  • reactor3: 当连接增加有大量客户端需要网络读写时，也就是高并发的时候就需要一个线程池来管理网络IO, 并且我们发现网络连接acceptor是后续事件和业务处理的前提，此时考虑把一个reactor拆分成两个，一个叫做mainReactor用来接收客户端连接处理acceptor，另一个叫做subReactor使用两个线程池，一个处理IO事件，另一个处理业务，至此这个就是netty的雏形

Netty的 reactor模型

在Netty中，bossGroup相当于mainReactor，workerGroup相当于SubReactor与Worker线程池的合体。如：

EventLoopGroup bossGroup = new NioEventLoopGroup();
EventLoopGroup workerGroup = new NioEventLoopGroup();
ServerBootstrap server = new ServerBootstrap();
server.group(bossGroup, workerGroup)
      .channel(NioServerSocketChannel.class);

bossGroup bossGroup线程池负责监听端口，获取一个线程作为MainReactor,用于处理端口的Accept事件。 workerGroup workerGroup线程池负责处理Channel（通道）的I/O事件，并处理相应的业务。 在启动时，可以初始化多个线程。

EventLoopGroup bossGroup = new NioEventLoopGroup(2);
EventLoopGroup workerGroup = new NioEventLoopGroup(3);

Netty工作原理(结合上面的工作架构图)

服务端包含了1个boss NioEventLoopGroup和1个work NioEventLoopGroup。 NioEventLoopGroup相当于1个事件循环组， 组内包含多个事件循环（NioEventLoop），每个NioEventLoop包含1个Selector和1个事件循环线程。

  • 1、boss NioEventLoop循环任务 轮询Accept事件。 处理Accept IO事件，与Client建立连接，生成NioSocketChannel,并将NioSocketChannel注册到某个work NioEventLoop的Selector上。 处理任务队列中的任务。
  • 2、work NioEventLoop循环任务 轮询Read、Write事件。 处理IO事件，在NioSocketChannel可读、可写事件发生时进行处理。 处理任务队列中的任务。
  • 3、任务队列中的任务 用户程序自定义的普通任务
ctx.channel().eventLoop().execute(new Runnable() {
    @Override
    public void run() {
        //...
    }
});

非当前 Reactor 线程调用 Channel 的各种方法 例如在推送系统的业务线程里面，根据用户的标识，找到对应的 Channel 引用， 然后调用 Write 类方法向该用户推送消息，就会进入到这种场景。最终的 Write 会提交到任务队列中后被异步消费。 用户自定义定时任务

ctx.channel().eventLoop().schedule(new Runnable() {
    @Override
    public void run() {
        //...
    }
}, 60, TimeUnit.SECONDS);

(1) 拆包和粘包

是什么？

客户端用一个循环向服务器发送消息1-9数列。然后服务端打印这些消息。 等次数多了以后，服务端打印时会发现一些问题，比如我们发送的字符串为“123456789”，大部分打印的是123456789； 有一部分变成了123456789123，这就是粘包；有一部分变为了1234，这就是拆包。

为什么会有这种现象？

虽然在我们代码层面，传输的数据单位是ByteBuf。但是到了更底层，用到了TCP协议，终究会按照字节流发送数据。而底层并不知道应用层数据的具体含义， 它会根据TCP缓冲区的实际情况进行数据包的划分。所以最终到达服务端的数据产生上面的现象。

如何解决？

Netty为我们提供了4种解决方法：

  1. FixedLengthFrameDecoder：固定长度拆包器，每个数据包长度都是固定的。
  2. LineBasedFrameDecoder：行拆包器，每个数据包之间以换行符作为分隔。
  3. DelimiterBasedFrameDecoder：类似行拆包器，不过我们可以自定义分隔符。
  4. LengthFieldBasedFrameDecoder：基于长度域拆包器，最常用的，只要你的自定义协议中包含数据长度这个部分，就可以使用。 它需要三个参数，第一个 是数据包最大长度、第二个是参数长度域偏移量、第三个是长度域长度。

(2) 零拷贝

Java NIO零拷贝: 堆内内存数据转化成对外内存数据，有下面两种方式

  1. mmap 内存映射
  2. sendfile

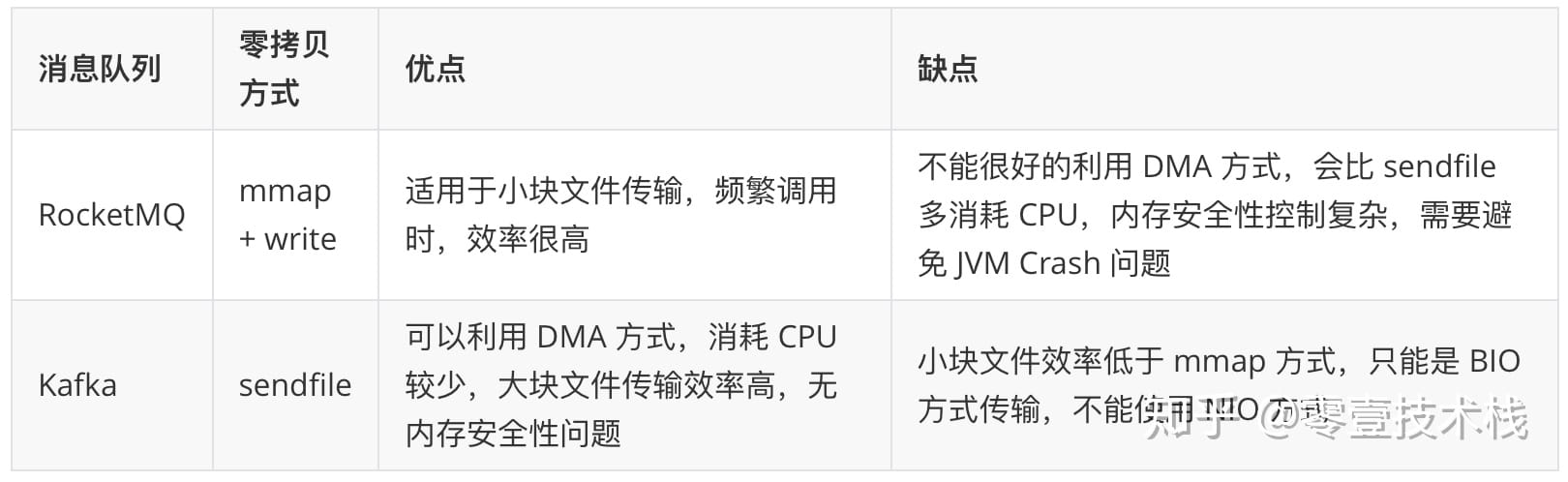

零拷贝的实用RocketMQ和Kafka零拷贝对比

  • Netty的零拷贝：完全基于java的零拷贝方式
  • RocketMQ 选择了 mmap + write 这种零拷贝方式，适用于业务级消息这种小块文件的数据持久化和传输；
  • Kafka 采用的是 sendfile 这种零拷贝方式，适用于系统日志消息这种高吞吐量的大块文件的数据持久化和传输。但是值得注意的一点是， Kafka 的索引文件使用的是 mmap + write 方式，数据文件使用的是 sendfile 方式。
